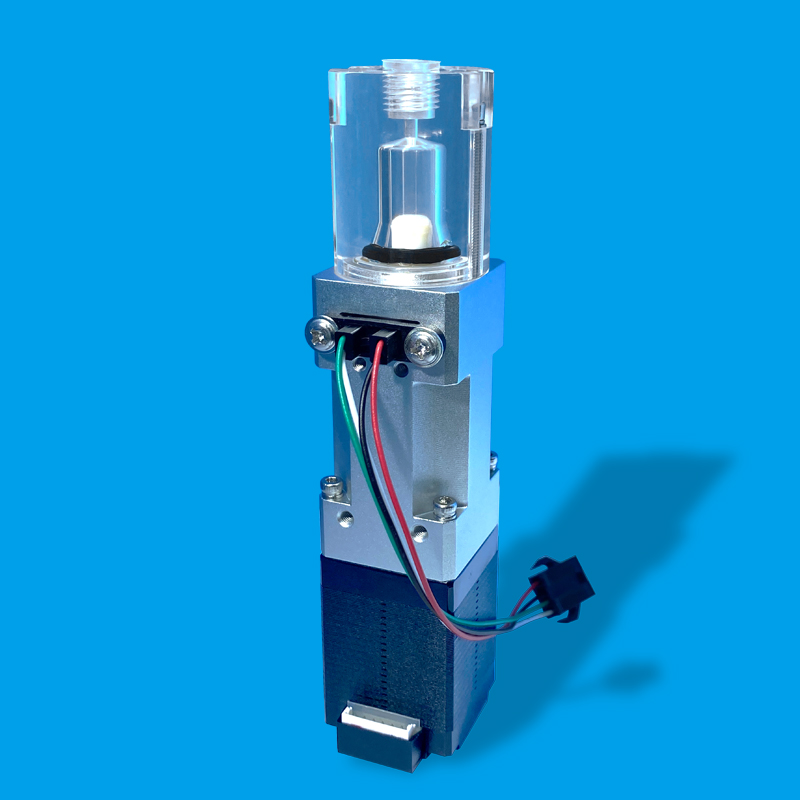

MIni柱塞泵是一种结构紧凑，高性能，长寿命，免维护的柱塞泵，专为精密液体操作而设计，如自动移液，稀释和分配操作。泵提供的总体积为100μL至1mL范围，可移液范围从2μL至1 mL。
柱塞泵具有五百万次寿命，2％的行程不超过1％的可重复性。所有泵均可按照客户的具体要求定制。
柱塞泵具有五百万次寿命，2％的行程不超过1％的可重复性。所有泵均可按照客户的具体要求定制。
-
- 特点
- 设计紧凑，外形尺寸小，总高仅128mm，易集成
- 长寿命，可达500万次
- 终身免维护
- 多种量程任选，100/250/500/1000 uL
- 准确度和精确度高，重复性： 1.0%（2%量程），0.2%（100%量程）；准确度：0.2%（100%量程）
- 适应不同应用场景和介质；柱塞：陶瓷；泵头： PMMA；密封：UHMWPE
- 28步进电机，1.8度，双极性，高速低噪声，最高速度时满行程用时<=1s，噪声50dBA
- 初始位置检测为光电传感器
- 泵头接口： 1/4-28UNF平底或M6平底
-
- 规格
| 项目 | 单位 | Sm01 | Sm02 | Sm03 | Sm04 |
| 容量 | uL | 100 | 250 | 500 | 1000 |
| 分辨率*2 | uL/步 | 0.05 | 0.125 | 0.25 | 0.5 |
| 满行程 | mm | 12.7 | 12.7 | 12.7 | 12.7 |
| 最大整步数 | 步 | 2000（默认）/ 1000/4000 | |||
| 类型 | / | 柱塞式 | |||
| 泵头 | / | PMMA | |||
| 密封 | / | UHMWPE | |||
| 柱塞 | / | ZrO2陶瓷 | |||
| 总体尺寸 | mm | 28x28x128.6 | |||
| 安装尺寸 | mm | 竖直面4- M3 35x15 | |||
| 螺纹接口 | / | 1/4-28UNF（默认）/ M6 | |||
| 重量 | g | 约305 | |||
| 重复性 -2% 行程 *1 | % | 1.0% | |||
| 噪声 | dBA | 50 | |||
| 寿命 | Cycles | 5,000,000 | |||
| 工作压力 | MPa | ≤0.3 | |||
| 工作介质 | / | 清水、油、弱碱弱酸等 | |||
| 电机 | / | 28步进电机 | |||
| 光电开关 | / | 4线/ 5线 | |||
| 流体温度 | ℃ | 15~40 | |||
| 工作环境湿度 | RH% | 30~85% 无冷凝 | |||
| 工作环境温度 | ℃ | 10~40 | |||
| 储运湿度 | RH% | 15~90% | |||
| 储运温度 | ℃ | -10~55 | |||
| 说明： *1 精度指标为有消除回程间隙的情况下测试。 *2 缺省为2000整步的分辨率。 *3 当前标称规格为除上述规格外，其他规格可定制，包括行程、容量、工作压力等参数。 *4 安装方式和螺纹接口可定制。 |
|||||
