产品特点：

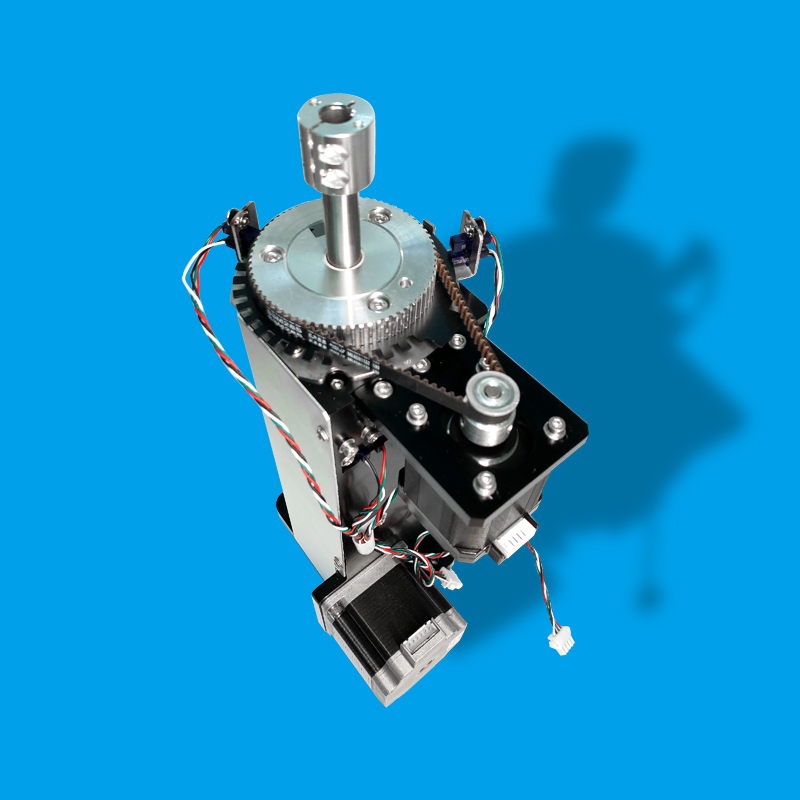

1、加样臂组件采集机构，可水平旋转和垂直两方向运动，并且水平旋转与垂直两方向电机均集成在一起， 结构紧凑，集成度高，传动平稳，运行精度高，寿命长；
2、.可根据定制尺寸结构；
规格参数
说明：该加样臂已经在生化分析仪和化学发光分析仪上成熟应用； 如有特殊要求及其他未尽事宜，请与我司沟通。
1、加样臂组件采集机构，可水平旋转和垂直两方向运动，并且水平旋转与垂直两方向电机均集成在一起， 结构紧凑，集成度高，传动平稳，运行精度高，寿命长；
2、.可根据定制尺寸结构；
规格参数
| 内容及规格 | 单位 | 参数 |
| 水平最大回转角度 | ° | 230° |
| 转轴垂直上下运动最大行程 L | mm | 140 |
转轴上端面（上极限位）距底部安装面的高度(H0） |
mm |
300~425 |
| 水平旋转运动传动比 i1 | / | 2.5，5 |
| 垂直上下运动传动比 i2 | / | 1 |
转轴外径 d1 |
mm |
ϕ10，ϕ12 |
转轴内孔（配线用）直径 d2 |
mm |
Φ8~Φ10 |
| 水平步进电机 | / | 42 电机（可选） |
| 垂直步进电机 | / | 59 电机（可选） |
| 加样周期时间 | S | <9 |
| 安装空间的容积需求（不含旋转轴）长 * 宽* 高 | mm | 144*98.5*240 |
| 水平旋转过运动机械限位保护功能 | / | 有 |
| 垂直方向过运动机械限位保护功能 | / | 有 |
| 垂直方向掉电自锁保护功能 | / | 有 |
| 垂直运动重复精度 | mm | 0.1 |
| 水平旋转重复精度(臂长 150mm) | mm | 0.1 |
| 垂直电机每步线性距离 | mm | 0.21 |
| 水平电机每步旋转角度 | ° | 0.36° |
说明：该加样臂已经在生化分析仪和化学发光分析仪上成熟应用； 如有特殊要求及其他未尽事宜，请与我司沟通。
